PA66中文叫聚酰胺66或尼龍66，同PA6相比，PA66更廣泛應用于汽車工業、儀器殼體以及其它需要有抗沖擊性和高強度要求的產品。      化學式：[-NH（CH2）6－NHCO(CH2)4CO]n－

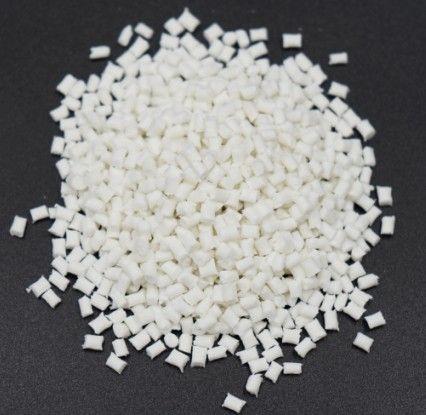

　　外觀 白包或帶黃色顆粒狀
　　 PA66密度（g/cm3） 1．10-1．14
　　 拉伸強度(Mpa) 60. 0-80．0
　　 洛氏硬度 118
　　 沖擊強度（kJ/m2） 60-100
　　 靜彎曲強度 (MPa) 1 00-120
　　 馬丁耐熱(℃) 50-60
　　彎曲彈性模量 (MPa) 2000～3000
　　體積電阻率（Ωcm） 1.83×1015
     1．半透明或不透明乳白色結晶形聚合物，具有可塑性。密度1．15g/cm3。熔點252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數無機鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕，但易溶于苯酚、甲酸等極性溶劑。具有優良的耐磨性、自潤滑性，機械強度較高。但吸水性較大，因而尺寸穩定性較差。     2.熔點252℃這個熔點對超聲波焊接來講，如果焊接面積過大的話，超聲波焊接起來確實是有些困難，但現在汽車行業很多零部件都采用PA66這個材料，那么PA66材料超聲波焊接需注意些什么呢？因為PA66熔點高、吸水性較大所以我們在焊接前做干燥處理：假如加工前材料是密封的，那么就沒有必要干燥。然而，假如儲存容器被打開，那么建議在85℃的熱空氣中干燥處理。假如濕度大于0.2%，還需要進行105℃，12小時的真空干燥。
