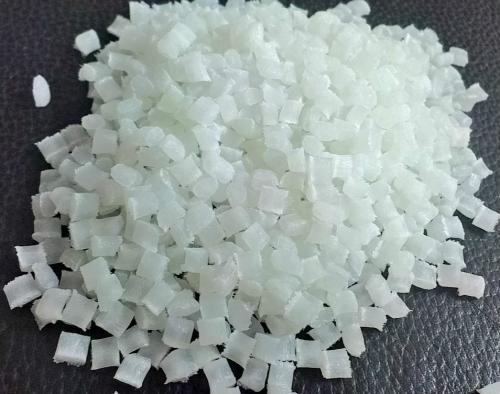

改性尼龍（PA）是工程塑料中的一類，是以尼龍原料為基料在加以改變其物理性質而形成的顆粒狀產品，此類產品產出是依據一些生產廠家所需求的不同而進行改性制作的。改性尼龍大致包括：增強尼龍、增韌尼龍、耐磨尼龍、無鹵阻燃尼龍、導電尼龍、阻燃尼龍等等。
     尼龍作為工程塑料中最大最重要的品種，具有很強的生命力，主要在于它改性后實現高性能化，其次是汽車、電器、電訊、電子、機械等產業自身對產品高性能的要求越來越強烈，相關產業飛速發展，促進了工程塑料高性能化的進程，使其扮演著越來越重要的角色。改性尼龍同時還具有很多的特性，因此，在汽車、玩具、電氣設備、機械部構、交通器材、紡織等方面得到廣泛應用。
      1.高強度高剛性尼龍的市場需求越來越大，新的增強材料如無機晶須增強，碳纖維增強尼龍成為重要的品種，主要是用于汽車發動機部件，機械部件以及航空設備部件。
      2.尼龍合金化將成為改性工程塑料發展的主流。尼龍合金化是實現尼龍高性能的重要途徑，也是制造尼龍專用料、提高尼龍性能的主要手段。通過摻混其他高聚物，來改善尼龍的吸水性，提供制品的尺寸穩定性，以及低溫脆性、耐熱性和耐磨性。從而，適用于不同要求的用途。
      3.納米尼龍的制造技術與應用得到迅速發展。納米尼龍的優點在于其熱性能，力學性能、阻燃性、阻隔性比純尼龍高，而制造成本與背通尼龍相當。因而，具有很大的競爭力。
      4.用于電子、電氣、電器的阻燃尼龍與日俱增，綠色化阻燃尼龍越來越受市場的重視。
     5.抗靜電、導電尼龍以及磁性尼龍成為電子設備、高性能化的進程。
      6.加工助劑的研究與應用，將推動改性尼龍的功能化、高性能化的進程。
     7.綜合技術的應用，產品的精細化是推動其產業發展的動力。
改性尼龍（PA）成型加工
改性尼龍（PA）加工特性：
      1.尼龍容易受潮。在大氣中，PA的平衡吸水率為3.5%、PA66為2.5%、PA610為1.5%，PA1010為0.8%，尼龍含水量對其力學性能有較大的影響。在熔融狀態下，水分的存在，會引起尼龍的水解而導致分子量下降，使制品機械性能下降，還會在成型中使制品表面出現氣泡、銀絲和斑紋等缺陷。所以成型前必須充分干燥。
      2.尼龍熔體粘度低、流動性大，噴嘴會產生“流延”現象。浪費原料，污染噴嘴。，如果用螺桿式注射機成型，注射時，熔體會在螺桿和料筒壁之間出現逆流，使注料不準，所以，尼龍在螺桿式注射機成型時，在螺桿端部必須安裝止逆環。
     3.尼龍是結晶性高聚物。熔點明顯，而且較高，所以，尼龍需要在較高溫度下成型，.熔融狀太的尼龍熱穩定性較差，易分解。因此必須嚴格控制工藝條件。
      4.尼龍的成型收縮率大，對于制造高精密度的制品，模具設計應在試驗的基礎上確定其尺寸，成型工藝應嚴格控制。
      5.阻燃尼龍：由于在尼龍中加入了阻燃劑，大部分阻燃劑在高溫下易分解，釋放出酸性物質，對金屬具有腐蝕作用，因此，塑化元件(螺桿、過膠頭、過膠圈、過膠墊圈、法蘭等)需鍍硬鉻處理。工藝方面，盡量控制機筒溫度不能過高，注射速度不能太快，以避免因膠料溫度過高而分解引起制品變色和力學性能下降。
     6. 耐候尼龍：在PA 中加入了碳黑等吸收紫外線的助劑，這些對PA的自潤滑性和對金屬的磨損大大增強，成型加工時會影響下料和磨損機件。因此，需要采用進料能力強及耐磨性高的螺桿、機筒、過膠頭、過膠圈、過膠墊圈組合。
     7. 透明尼龍：具有良好的拉伸強度、耐沖擊強度、剛性、耐磨性、耐化學性、表面硬度等性能，透光率高，與光學玻璃相近，加工溫度為300--315 ℃，成型加工時，需嚴格控制機筒溫度，熔體溫度太高會因降解而導致制品變色，溫度太低會因塑化不良而影響制品的透明度。模具溫度盡量取低些，模具溫度高會因結晶而使制品的透明度降低.
