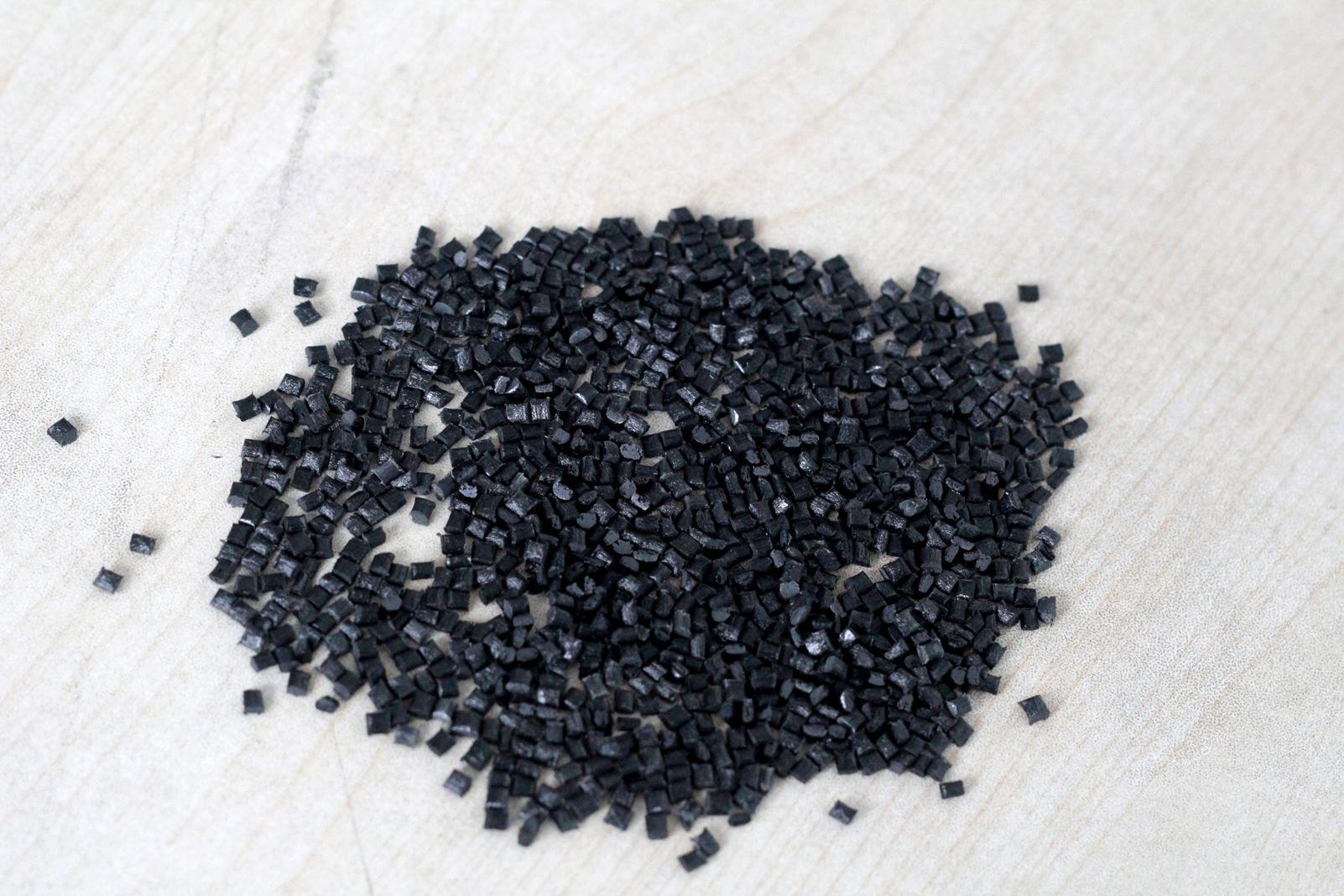

PA66尼龍原料的含水率對其特性影響測試：
     試驗部分：
     試驗樣品的制備
     隔熱條自制。取2條(6m一條)隔熱條，分別在兩端和中間取35mm長30個，共180個試樣，均勻分成15組(每組12個試樣，10個測試2個備用)，每組試樣包含2條的兩端和中間各2個試樣。     試驗設(shè)備和儀器
     材料多能試驗機，高低溫環(huán)境試驗箱，含水率測試儀。
     試驗條件及方法：
     先將整個試樣按GB/T 23615.1-2009標(biāo)準(zhǔn)規(guī)定進行烘干處理，然后取3組試樣按GB/T 23615.1-2009標(biāo)準(zhǔn)規(guī)定進行狀態(tài)調(diào)節(jié)，將剩余的試樣泡在23℃環(huán)境下的水中24小時、48小時、72小時、96小時。接著進行室溫、高溫、低溫橫向抗拉特征值測試，含水率測試和尺寸檢測。     結(jié)論：
     隔熱條的內(nèi)角會吸水軟化，使得其抗拉強度處在一個較低的水平。
     在隔熱條吸水量不大的情況下，水對尼龍隔熱條有增韌和增加(低溫下)的積極作用，大于這個界限值，則會對隔熱條有破壞作用;
     隨著泡水時間的增加，隔熱條的室溫和高溫橫向拉伸強度特征值不斷遞減，遞減速度也在慢慢變低，且耐水改性劑對PA66尼龍隔熱條的耐拉強度有積極作用;
     隨著泡水時間的增加，隔熱條的含水率不斷增加，剛泡24小時時增長越快。影響隔熱條的含水率的重要的因素是尼龍材料的種類和泡水時間，其他因素影響得相對小得多;
