關(guān)于切片級尼龍PA66與增強(qiáng)尼龍PA66的區(qū)別：     一、切片級PA66原料：
     尼龍材料中的主要品種是尼龍6和尼龍66，占絕對主導(dǎo)地位。切片級PA66尼龍原包料為半透明、白色或黑色結(jié)晶形聚合物，具有可塑性。密度1．15g/cm3。熔點(diǎn)252℃。脆化溫度-30℃。熱分解溫度大于350℃。 連續(xù)耐熱80-120℃,平衡吸水率2．5%。能耐酸、堿、大多數(shù)無機(jī)鹽水溶液、鹵代烷、烴類、酯類、酮類等腐蝕，但易容于苯酚、甲酸等極性溶劑。具有優(yōu)良的耐磨性、自潤滑性，機(jī)械強(qiáng)度較高。但吸水性較大，因而尺寸穩(wěn)定性較差。
     二、改性尼龍料：
     改性尼龍就是以尼龍原料為基料，填充各種性能添加劑以實(shí)現(xiàn)新能提成的尼龍材料。改性尼龍大致包括：添加玻纖或碳纖形成增強(qiáng)尼龍，添加增韌劑形成增韌尼龍，耐磨尼龍，無鹵阻燃尼龍，導(dǎo)電尼龍，阻燃尼龍等。
     三、增強(qiáng)尼龍66：
     增強(qiáng)尼龍66是切片級PA66原料也就是PA66聚合物的基礎(chǔ)上添加玻纖或碳纖形成的增強(qiáng)PA66。PA66加纖不僅繼承了PA66原包料的優(yōu)良性能，還在原來的基礎(chǔ)上增加了拉伸強(qiáng)度、彎曲強(qiáng)度等性能，能使用更多的應(yīng)用制品要求。由于玻纖的熔點(diǎn)上千度，所以它的加入也使材料耐高溫性能提升，往往比原包料加工溫度高50度左右。     四、增強(qiáng)尼龍66與切片級PA66原包料的區(qū)別：
     1、外觀區(qū)別：

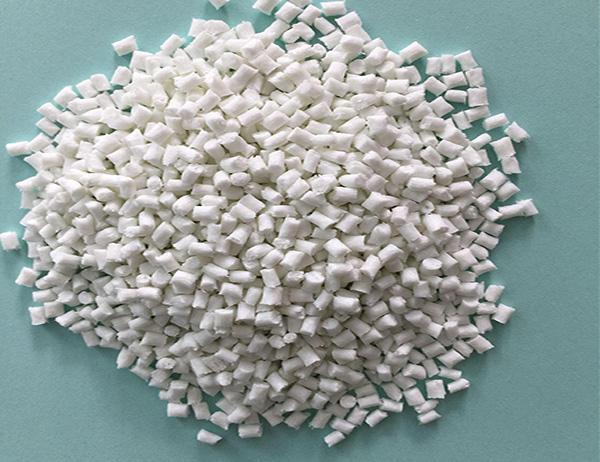

     切片級PA66原包料是最干凈的，雪白的光澤一下就吸引了大家的眼球，它不僅具有超凡的耐高溫性能，還有較好的力學(xué)性能，是當(dāng)下使用量較大的品種。
     PA66加纖很顯然得能看出來是在PA66原包料的基礎(chǔ)上添加玻璃纖維來進(jìn)行增強(qiáng)改性。它沒有PA66原包料那種較好的光澤，往往呈現(xiàn)米黃色，而且透明度受到了影響，從顆粒剪切面上能夠清晰地看到一根一根的小玻纖，這也是兩者最大的不同。
     2、性能區(qū)別：
     PA66原包料擁有很強(qiáng)的剛性和自潤滑性，在面臨磨耗檢測時幾乎沒有壓力，經(jīng)過玻纖增強(qiáng)后耐磨性更上一層樓，如果需要更好的耐磨性則需要逐漸增加玻纖含量來解決，同時注意監(jiān)控性能變化，因?yàn)椴＠w含量高于30%以后性能會有所下降。在收縮率上也得到了很好的改善，玻纖使材料熱脹冷縮受到了限制，尤其是尺寸要求較為嚴(yán)格的產(chǎn)品，選擇PA66加纖再合適不過了。
     在吸水性上兩者雖然也比較相似，但是還是有區(qū)別的，PA66原包料吸水性略低于PA66加纖，所以在使用的時候烘干PA66加纖的時間會更長。在阻燃性上也略有區(qū)別，PA66本身就屬于阻燃材料，屬于最低級別的阻燃HB級，玻璃纖維也不燃燒，添加后勢必會增加阻燃性，也就是說PA66加纖的阻燃性略好。
